Изготовление печатных плат — Печатная плата VENT304: 892 smd-компонентов, 5 штуки в партии.

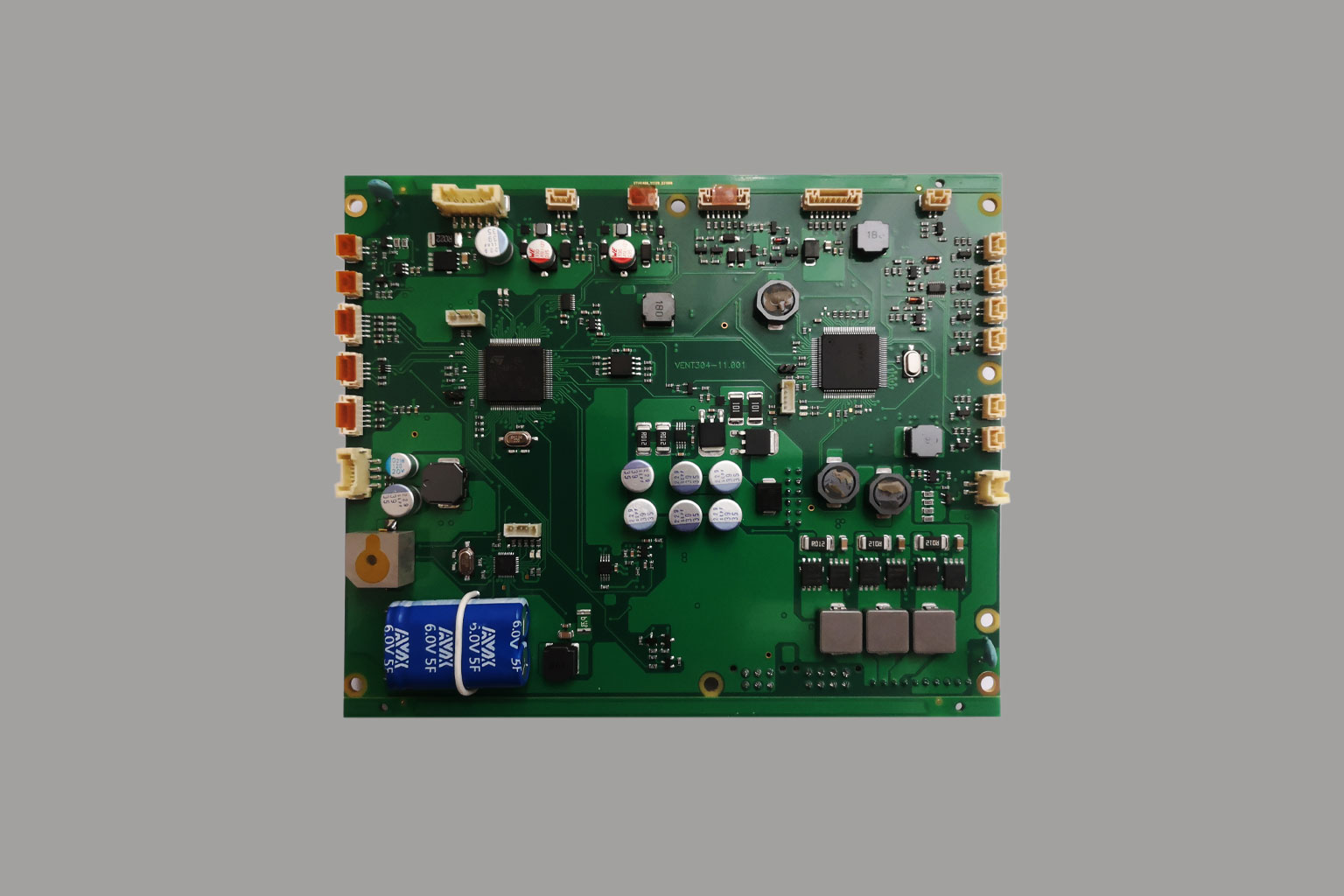

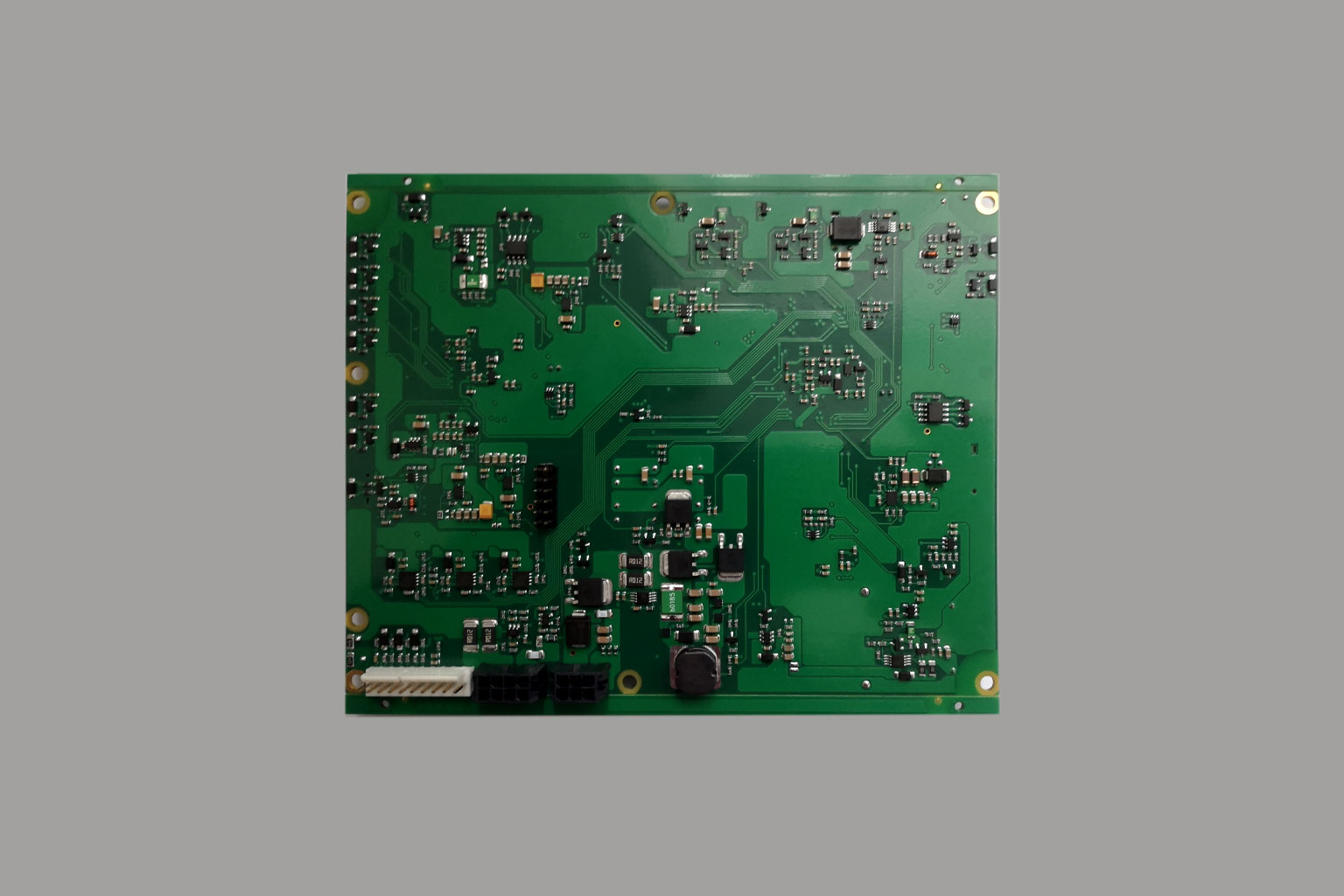

Печатная плата VENT304
Технические характеристики
Технические характеристики данной платы приведены в таблице. Из особенностей — восьмислойная печатная плата с двухсторонним монтажом smd компонентов и монтажом dip элементов, партия образцов — 5 штук. Готовим серийное производство печатных плат данного изделия. По сложности и исполнению — максимально возможный уровень! Почти 1000 смд компонентов. Восьмислойная разводка!!! Разработка нашего отдела по техническому заданию заказчика. Партия образцов для тестирования, после оценки результатов которого нас ждет серийное производство. Выполнили заказ три недели, включая разработку документации, геребер-файла и производство образцов. Техническое задание на изготовление печатных плат было утверждено с заказчиком заранее. Мы вложились в сроки. Заказчик остался доволен. Напомним, что все наши технологические процессы сертифицированы, согласно ISO 9001:2015.
Оперативно разработаем печатную плату по Вашему техническому заданию — обращайтесь, будем рады сотрудничеству!
Размер, мм | 180х130 |
Количество сторон SMD-монтажа | 2 |
Количество SMD-компонентов на изделии, шт | 892 |
Наличие DIP-компонентов | да |
Количество DIP-компонентов на плате | 15 |
Количество слоев платы | 8 |
Количество штук в партии, шт | 5 |
Срок производства — 3 недели!
Выполненные работы
- сделали заказ на фабрике по производству плат
- укомплектовали изделие, согласно требованиям документации
- заказали и доставили недостающие компоненты в Украину
- доставили печатные платы в Украину
- провели контроль качества изготовления печатных плат перед монтажом
- провели монтаж smd компонентов
- провели контроль качества монтажа на автоматической инспекции
- провели монтаж dip компонентов
- провели отмывку изделий в ультразвуковой ванне
- осуществили контроль качества изделий — выходной ОТК
- упаковали заказ
